Trinciatrice laser (grande format),

CMA2040C-G-A

La facilità d'uso è un fattore molto critico al quale i consumatori pensano prima di scegliere che tipo di trinciatrice laser acquistare. L'area di taglio effettiva è di importanza predominante per i tagli di grande formato in settori industriali come macchinari agricoli, unità di condizionamento d'aria, pentolame, lampade, porte e finestre. La trinciatrice laser CMA2040C-G-A presenta elevata rigidità e capacità di lavorare grandi formati, mantenendo precisione elevata, efficienza di processo ed ottima stabilità.

Caratteristiche funzionali
1. Soluzione a doppia guida sincrona per asse Y
Il sistema di guida sincrona a doppio motore e doppi ingranaggi utilizza elemento strutturale in lega d'alluminio ad alta resistenza per ottenere un'accelerazione massima di 1.0G. Permette al nostro prodotto di offrire una migliore efficienza di processo e minori consumi di gas rispetto ad altri concorrenti presenti sul mercato.
2. Il sistema guida pignone e ingranaggio è d'importazione tedesca. Permette di superare i problemi di oscillazione causati da alta velocità e lunga distanza di operazione, risultando così in una migliore trasmissione ed aumentata efficienza produttiva.
3. La trinciatrice dall'elevata rigidità e dal pesante carico minimizza il rischio di oscillazione generato dalle attività di taglio ad alta velocità.
4. La barra strutturale in alluminio pressofuso è stato sottoposto ad analisi a elementi finiti per ottenere le migliori prestazioni dinamiche. La superba rigidezza strutturale permette alla trinciatrice di lavorare stabilmente e la rende adatta a tagli ad alta velocità e precisione.
5. Il tavolo di lavoro aperto è facile da utilizzare e richiede poco spazio.

Parametri tecnici
Intervallo di taglio (L×W) 2000mm×4000mm
Tipo laser A fibra
Potenza nominale (opzionale) 700W~2000W
Sistema guida Struttura a cavalletto con guida doppia
Lubrificazione Automatica
Velocità massima 100m/min
Accelerazione massima 1.0G
Accuratezza posizionamento ±0.03mm/1000mm
Accuratezza posizionamento ripetuto ±0.02mm/1000mm
Formato grafico supportato CAD, DXF, etc.
Ambiente di utilizzo 0-40℃ Umidità ≤ 80%, senza condensa
Potenza totale Circa 25KW
Alimentazione Trifase 380V/50Hz/60Hz
Dimensioni totali (L×W×H) 5500mm×3250mm×1650 mm
Peso totale 6000Kg

Materiali adatti
Il sistema di taglio metalli è principalmente utilizzato per acciaio, acciaio inossidabile, leghe d'alluminio, leghe al titanio, fogli galvanizzati, fogli rivestiti Al-Zn, rame, ottone e altri ancora.

Applicazioni
Pentole, lampade, fogli metallici, macchinari, parti auto, frigoriferi, condizionatori, ascensori, hotel.

Campioni

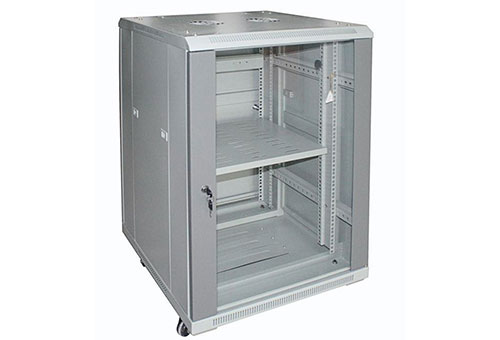

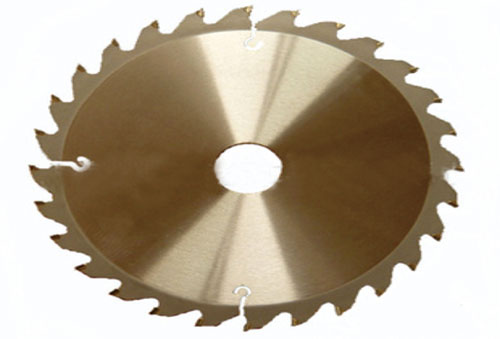

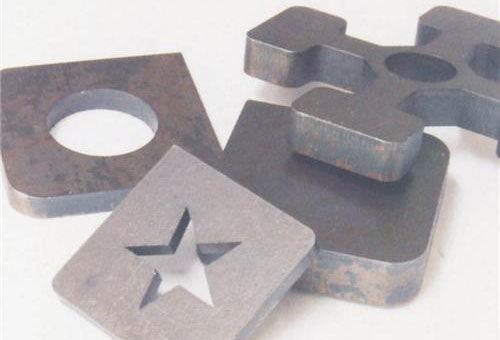

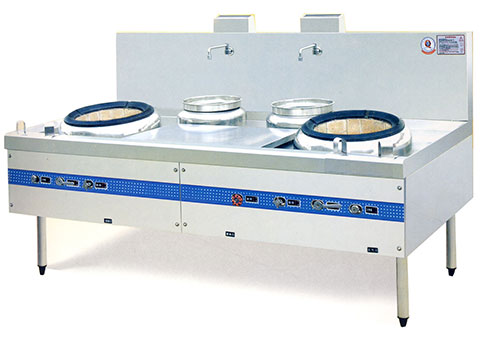

Stoviglie Fogli in acciaio Contenitore macchinari

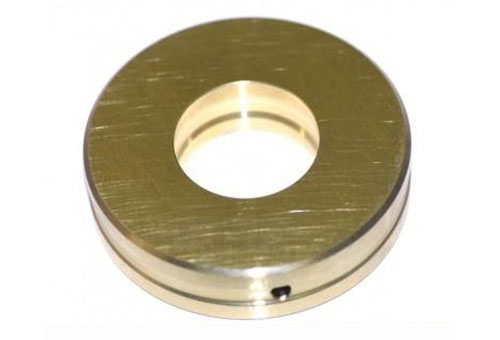

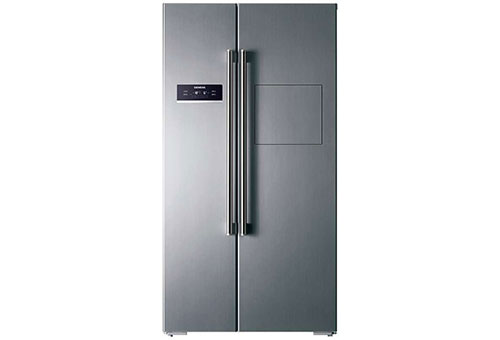

Frigorifero Anello in rame Materiale non metalico

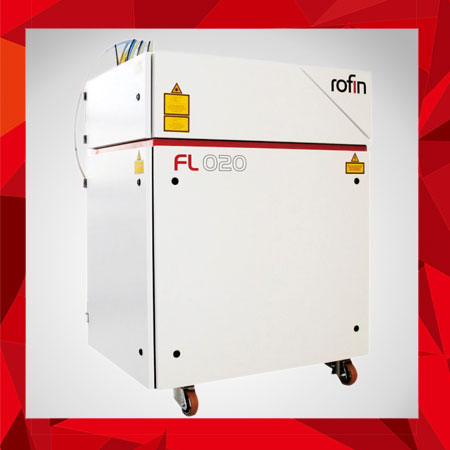

Fibra laser
1. Lunghezza d'onda: 1070~1090nm
2. Qualità: TEM00 (M2<1.4)
3. Vita utile diodo per pompa: oltre 100,000 ore
4. Operazioni senza manutenzione
5. Trasmissione fibra in modalità singola
6. Modalità di raggio ottimale ed efficienza di taglio
7. Specializzato per il taglio di metalli

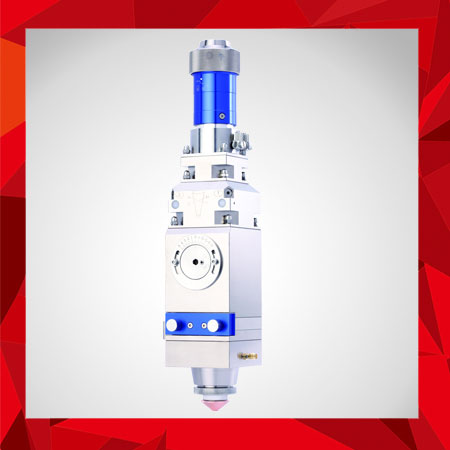

Sistema di messa a fuoco automatico con ampio intervallo dinamico
1. Controllo la testa laser automatica tramite chiusura dei cicli di velocità e posizione.
2. Risposta dinamica veloce e ad alta precisione
3. Supporta l'elevazione e il rapido follow-up.

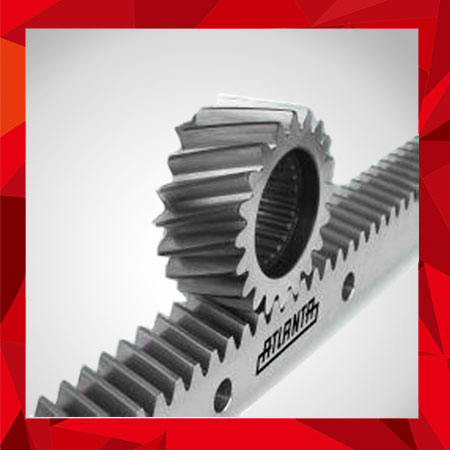

Modulo di movimento ad alta precisione ed alta velocità
Il sistema di pignone e ingranaggi è in grado di superare i problemi di oscillazione causati da velocità elevata ed operatività da remoto. Permette quindi una trasmissione ad alta velocità e di precisione.

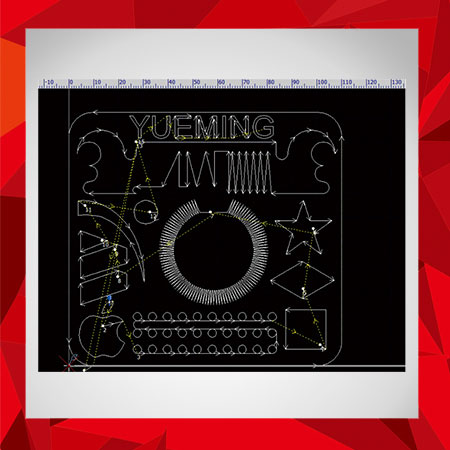

Software di controllo taglio fogli in acciaio a basso spessore
1.Adotta un algoritmo che si adatta per ottimizzare la rotta di taglio
2.Funzione di tracciamento del limite automatica
3.Adotta l'algoritmo della curva di Bezier per ottimizzare la curvatura ad alta efficienza ma anche per prevenire il danneggiamento causato dall'attività di processo termico.

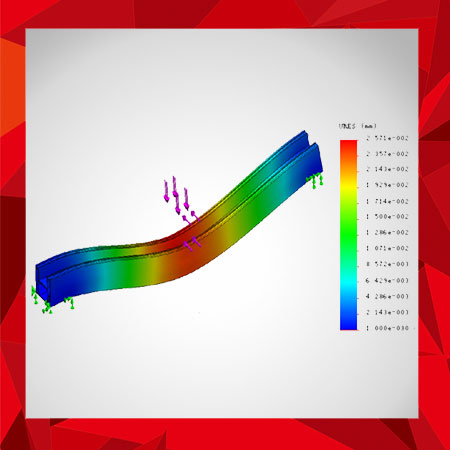

Analisi ad elementi finiti degli elementi strutturali
1. Analisi a elementi finiti ed ottimizzazione eseguita sugli elementi strutturali per ottenere una visione completa delle proprietà dinamiche: minor peso, migliore rigidità strutturale, migliore velocità ed ottima risposta dinamica.
2. Adatta idealmente per tagli ad alta velocità e ad elevata precisione

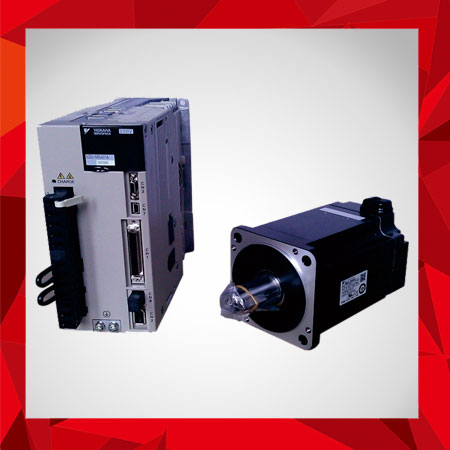

Servo-motore dalle elevate prestazioni
Il sistema di servo-motore ad elevata inerzia della giapponese Yaskawa offre la migliore risposta di amplificazione, che risulta in tempi di settaggio minimi, controllo della velocità efficace e stabilità meccanica massima.

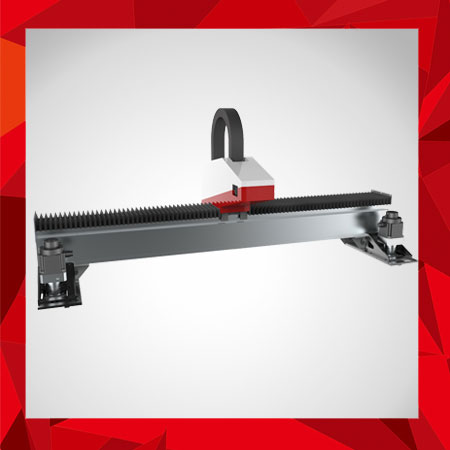

Soluzione di guida doppia sincrona asse Y
1. Sistema di guida sincrono a doppio ingranaggio e doppio motore con parti incrociate in lega d'alluminio ad elevata resistenza
2. Accelerazione massima: 1.0G
3. Fornisce efficienza di lavorazione molto elevata e riduce ampiamente il consumo di gas

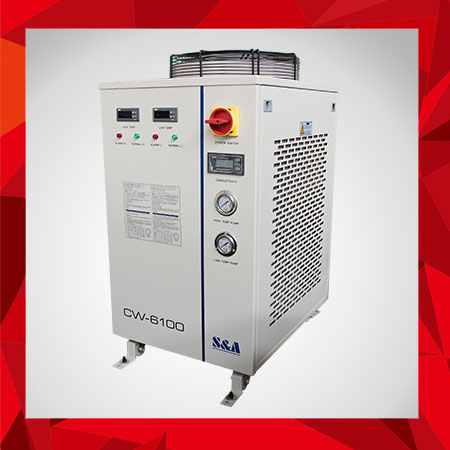

Unità di raffreddamento
1. Sistema di raffreddamento intelligente con intervallo di temperature duale.
2. Funzioni di allarme di sicurezza per surriscaldamento, protezione dal flusso e per livello dell'acqua.
3. Questo prodotto viene garantito per funzionare bene in ambienti caldo e umido.

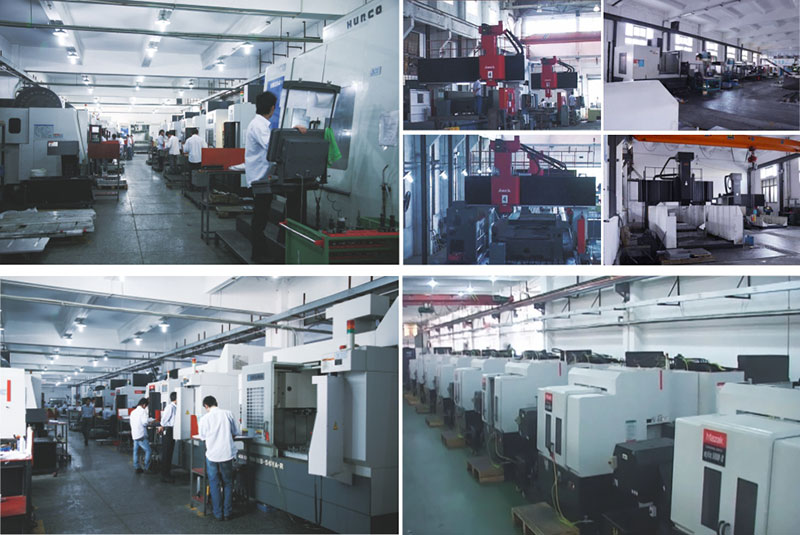

Macchinari world-class
Per poter assicurare un livello eccezionale, non ci fermiamo mai nel migliorare la qualità dei nostri prodotti e l'accuratezza di produzione. Negli ultimi anni, abbiamo investito pesantemente in diversi macchinari di primo livello tra cui:
1. Centro macchinari di precisione per grandi formati acquistati da HUNCO, OKUMA, AMADA, MAZAK e AWEA
2. Macchinari di misurazione a coordinate tridimensionali della tedesca WENZEL
3.Macchinario di bilanciamento dinamico dell'americana HOFMANN
4. Sistema di asta a rotazione e macchina laser delle britannica RENISHAW
5. Interferometro laser, collimatore, microscopio, rilevatore a ultrasuoni, analizzatore a infrarossi e altri macchinari per test

Un'ampia selezione di macchinari di primo livello e di personale qualificato permette alla YUEMING non solo di migliorare l'efficienza produttiva in modo continuativo, ma anche di emergere rispetto alla concorrenza sul mercato.

Capacità produttiva di primo livello
Macchinari per test

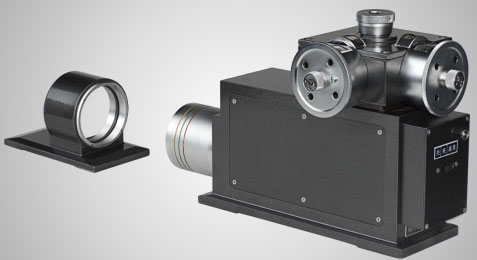

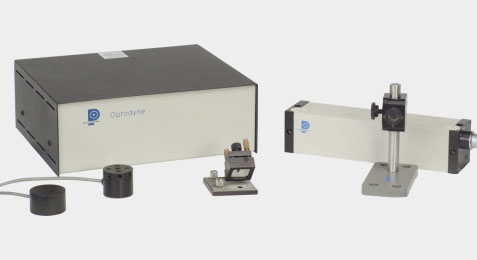

Strumenti di misurazione laser dell'americana OPTODYNE Autocollimatore ad elevata precisione bi-direzionale

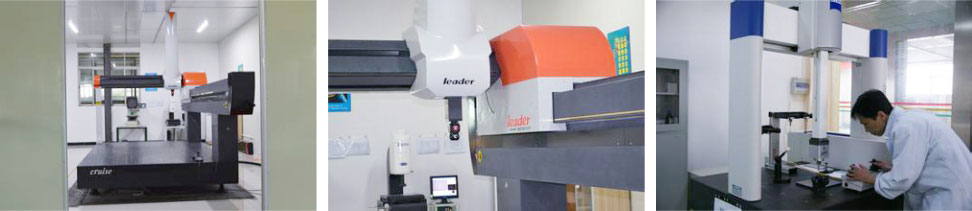

Lo strumento di misurazione a coordinate tri-dimensionali permette la misurazione di complessi manufatti. Offre un livello di precisione elevato e conforme agli standard di progettazione relativi.
