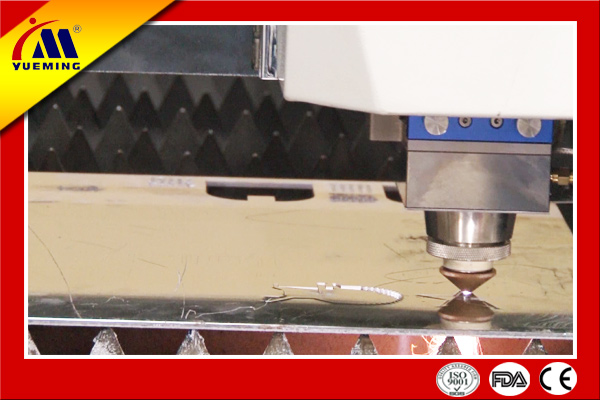

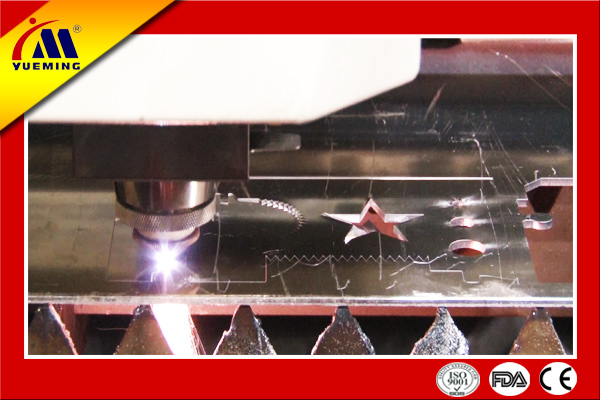

Trinciatrice a fibra laser ad alta velocità

CMA1530C-GH-D

Caratteristiche
1. Questa macchina trinciatrice adotta una struttura con doppia servo-guida a ingranaggi, un motore con grande momento torcente ed elevata inerzia che raggiunge accelerazione massima di 1.2G, assicurando una lavorazione ad alta velocità ed elevata precisione.
2. Il letto saldato rinforzato ad alta rigidezza elimina in modo efficace gli sforzi.
3. Il generatore laser fornisce alla trinciatrice un laser di alta qualità, potenza in uscita stabile e taglio preciso.
4. Il raggio laser della trinciatrice è stato progettato tramite analisi a elementi finiti che ne ha assicurato peso leggero, elevata rigidezza e ottime prestazioni dinamiche.
5. Il software di taglio laser con layout grafico e la funzione di smussamento angoli permettono di realizzare formature ad alta velocità e incisioni.
6. La trinciatrice è a costi ultra-bassi, con consumo di potenza oraria di soli 3-4 gradi, con la possibilità di tagliare tutti i tipi di laminati spessi.
7. Materiale da taglio: acciaio inossidabile, acciaio, acciaio galvanizzato, ottone, alluminio e altri materiali.

Parametri tecnici
Modello CMA1530C-GH-D
Intervallo taglio (lunghezza×larghezza) 3000mm ×1500mm
Tipo laser Fibra
Potenza laser 1000W ( 500W/800W/1000W/1500W/2000W )
Sistema trasmissione Guida a ingranaggi
Modalità di caricamento Piano di scambio doppio automatico
Velocità massima senza carico 120m /min
Massima accelerazione 1.2G
Accuratezza posizionamento ±0.03mm/1000mm
Accuratezza posizionamento ripetuto ±0.2mm/1000mm
Formato disegno PLT, DXF, DSP, AI, etc.
Ambiente di utilizzo 0-45 ℃ , umidità ≤80%, senza condensa
Potenza macchina 11KW
Alimentazione 380V/50Hz
Peso totale 6000Kg
Dimensioni (con copertura di sicurezza) 8660mm ×2750mm×1870mm
Componenti e design
Composants et conception Photo Description
Double support disque et bille
Combinaison d'une support haute vitesse et d'une vis à bille de haute précision, optimisation des performances de la machine, meilleure efficience et efficacité de coupe
Servo moteurs haute performance importés
Servo moteur japonais, amplificateur à réponse rapide, temps de réponse réduit, accélération et décélération à vitesse élevée, stabilité mécanique
Double entraînement synchrone
Double moteur synchrone, poutre en aluminium hautement résistante, accélération maximale jusqu'à 0,8G, efficience de coupe, , consommation de gaz considérablement réduite
Structure de poutre avec analyse par éléments finis
Analyse par éléments finis pour une optimisation du faisceau, excellente rigidité de structure et stabilité longue durée, vitesse de réponse plus rapide et haute précision de coupe
Laser à fibre optique
Longueur d'onde 1070 ~ 1090nm
Qualité de faisceau TEM00 (M2<1.4)

Pompe à diode avec une durée de vie de 100 heures
Opérations sans entretien
Transmission fibre optique mode simple, meilleurs modèles de point et efficience de coupe, découpe de métaux professionnelle
Système de mise au point automatique hautement dynamique
Précision dynamique élevée, suivi à grande vitesse, support d'élévation
Composants précision
Système d'entraînement à crémaillère importé, transmission de précision haute vitesse
Fibra laser
1. Lunghezza d'onda: 1070~1090nm
2. Qualità: TEM00 (M2<1.4)
3. Vita utile diodo per pompa: oltre 100,000 ore
4. Operazioni senza manutenzione
5. Trasmissione fibra in modalità singola
6. Modalità di raggio ottimale ed efficienza di taglio
7. Specializzato per il taglio di metalli
Sistema di messa a fuoco automatico con ampio intervallo dinamico
1. Controllo la testa laser automatica tramite chiusura dei cicli di velocità e posizione.
2. Risposta dinamica veloce e ad alta precisione
3. Supporta l'elevazione e il rapido follow-up.
Modulo di movimento ad alta precisione ed alta velocità
Il sistema di pignone e ingranaggi è in grado di superare i problemi di oscillazione causati da velocità elevata ed operatività da remoto. Permette quindi una trasmissione ad alta velocità e di precisione.
Software di controllo taglio fogli in acciaio a basso spessore
1.Adotta un algoritmo che si adatta per ottimizzare la rotta di taglio
2.Funzione di tracciamento del limite automatica
3.Adotta l'algoritmo della curva di Bezier per ottimizzare la curvatura ad alta efficienza ma anche per prevenire il danneggiamento causato dall'attività di processo termico.
Analisi ad elementi finiti degli elementi strutturali
1. Analisi a elementi finiti ed ottimizzazione eseguita sugli elementi strutturali per ottenere una visione completa delle proprietà dinamiche: minor peso, migliore rigidità strutturale, migliore velocità ed ottima risposta dinamica.
2. Adatta idealmente per tagli ad alta velocità e ad elevata precisione
Servo-motore dalle elevate prestazioni
Il sistema di servo-motore ad elevata inerzia della giapponese Yaskawa offre la migliore risposta di amplificazione, che risulta in tempi di settaggio minimi, controllo della velocità efficace e stabilità meccanica massima.
Soluzione di guida doppia sincrona asse Y
1. Sistema di guida sincrono a doppio ingranaggio e doppio motore con parti incrociate in lega d'alluminio ad elevata resistenza
2. Accelerazione massima: 1.0G
3. Fornisce efficienza di lavorazione molto elevata e riduce ampiamente il consumo di gas
Unità di raffreddamento
1. Sistema di raffreddamento intelligente con intervallo di temperature duale.
2. Funzioni di allarme di sicurezza per surriscaldamento, protezione dal flusso e per livello dell'acqua.
3. Questo prodotto viene garantito per funzionare bene in ambienti caldo e umido.

Macchinari world-class
Per poter assicurare un livello eccezionale, non ci fermiamo mai nel migliorare la qualità dei nostri prodotti e l'accuratezza di produzione. Negli ultimi anni, abbiamo investito pesantemente in diversi macchinari di primo livello tra cui:
1. Centro macchinari di precisione per grandi formati acquistati da HUNCO, OKUMA, AMADA, MAZAK e AWEA
2. Macchinari di misurazione a coordinate tridimensionali della tedesca WENZEL
3.Macchinario di bilanciamento dinamico dell'americana HOFMANN
4. Sistema di asta a rotazione e macchina laser delle britannica RENISHAW
5. Interferometro laser, collimatore, microscopio, rilevatore a ultrasuoni, analizzatore a infrarossi e altri macchinari per test

Un'ampia selezione di macchinari di primo livello e di personale qualificato permette alla YUEMING non solo di migliorare l'efficienza produttiva in modo continuativo, ma anche di emergere rispetto alla concorrenza sul mercato.

Capacità produttiva di primo livello
Macchinari per test
Strumenti di misurazione laser dell'americana OPTODYNE Autocollimatore ad elevata precisione bi-direzionale
Lo strumento di misurazione a coordinate tri-dimensionali permette la misurazione di complessi manufatti. Offre un livello di precisione elevato e conforme agli standard di progettazione relativi.
